Conector SAA chapado en oro de 75 ohmios

Conector SAA chapado en oro de 75 ohmios

    Precio unitario: 0.5~1 USD
    Cantidad de pedido mínima: 300 PCS
    Paquete: cada pieza en una bolsa de PVC, 100 piezas en una caja interior, 1000 piezas en una caja de cartón
    productividad: 70K pcs per week
    Marca: Honor
    transporte: Express,Air
    Lugar de origen: China continental
    Capacidad de suministro: 50000pcs per week
    Certificados : ISO9001
    HS-Code: 85369090

Descripción del producto


Conector SAA de 50 ohmios chapado en oro con cuerpo pasivado de acero inoxidable

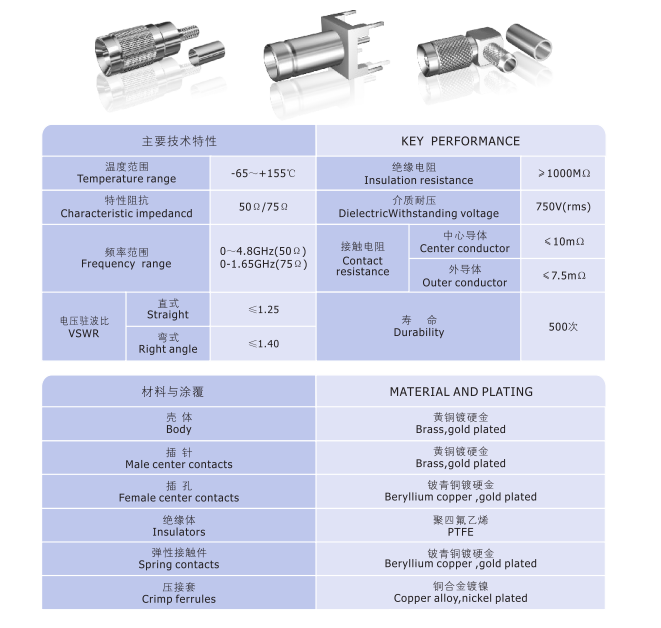

Saa Data

主要技术参数

Key Performance

温度范围

Temperature range

-65~+155°C

绝缘电阻

Insulation resistance

≥1000MΩ

特性阻抗

Characteristic impedance

50Ω/75Ω

介质耐压

Dielectric withstanding voltage

750V(rms)

频率范围

Frequency range

0~4.8GHz50Ω

0~1.65GHz75Ω

电压驻波比

VSWR

直式

Straight

≤1.25

  弯式 Right angle



≤1.40

接触电阻

Contact resistance

中心导体Center conductor

 ≤10mΩ

寿命

Durability

500 times

外导体

Outer conductor

≤7.5mΩ

接口适用标准 Applicable standard

DIN47292  CECC22230




材料与涂覆

Material and Plating

壳体

Body

黄铜镀硬金

Brass ,gold plated

插针

Male center contacts

黄铜镀硬金

Brass ,gold plated

插孔

Female center contacts

铍青铜镀硬金

Beryllium copper, gold plated

绝缘体

Insulators

聚四氟乙烯

PTFE

压接套

Crimp ferrules

铜合金镀镍

Copper alloy, nickel plated

弹性接触件

Spring contacts

铍青铜镀硬金

Beryllium copper, gold plated



SAA (1.0-2.3 DIN 47297) conectores


La serie SAA (1.0 / 2.3) son conectores coaxiales micro-miniatura de acoplamiento deslizante.El mecanismo de acoplamiento de enganche automático rápido y deslizante especial puede garantizar un tiempo de conexión / desconexión corto y el excelente rendimiento, que se puede utilizar ampliamente para cumplir con los requisitos de sensibilidad y menor espacio en los sistemas de comunicación y equipos digitales de alta velocidad. Las dimensiones de la interfaz y las características técnicas están de acuerdo con las especificaciones de CECC22230 y DIN47292. Impedancia característica 50 ohmios, 75 ohmios.



Key P erformance

Impedancia característica: 50 ohmios 75 ohmios

Rango de frecuencia: 0 ~ 4,8 GHz (50 Ω) 0 ~ 1,65 GHz (75 Ω)

VSWR

Conectores rectos: ≤1.25

Conectores de ángulo recto: ≤1.40

Voltaje que soporta dieléctrico: 750V

Resistencia de aislamiento: ≥1000MΩ

Resistencia de contacto

Conductor central: ≤ 10 mΩ
Conductor de salida: ≤ 7.5mΩ

Rango de temperatura: -65 ~ + 155 ° C

Durabilidad: 500 ciclos

Conector SAA de 50 ohmios chapado en oro con cuerpo pasivado de acero inoxidable 0
